無動力滾筒輸送機作為工業4.0概念之智能制造領域范疇，它是智能制造中廠內物流重要的解決方案，在我們給企業做智能制造解決方案的時候是非常常見的，也是必不可少的；對于有志于從事工業4.0整體解決方案設計的朋友會有幫助，本章我們介紹《滾筒輸送線設計-無動力滾筒》：

一、無動力滾筒輸送機的特點：

1、配置特殊研發的半精密軸承，輥筒轉動更輕便、靈活。

2、擁有比精密滾珠軸承更大的游隙，承受沖擊載荷的能力優于其他系列。

3、相比于精密滾珠軸承，運轉噪音略大。

4、全防靜電設計。

5、對使用環境要求不高，高、低溫均可良好運行。

6、不適合用作皮帶機托輥和皮帶摩擦輸送。

7、適用溫度：-20℃~+80℃。

二、無動力滾筒輸送機參數配置：

1、軸承組建：半精密軸承。

2、主要材料：鋼制、鍍鋅。

三、無動力滾筒輸送機滾筒分類有彈簧壓入式、內螺紋式、銑扁式三種；我們在設計的時候，滾筒的長度一般是可以選擇的，也就是說廠家可以根據我們設計的長度，給予定制。

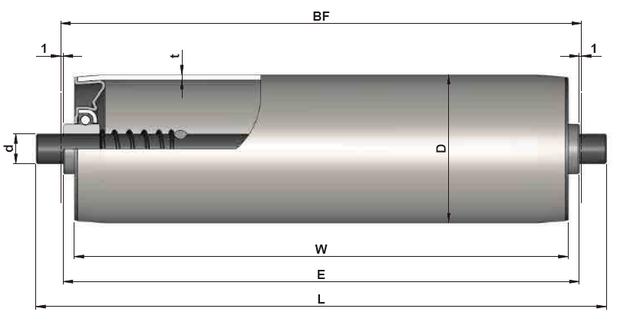

1、彈簧壓入式滾筒示意圖：

2、內螺紋式滾筒示意圖：

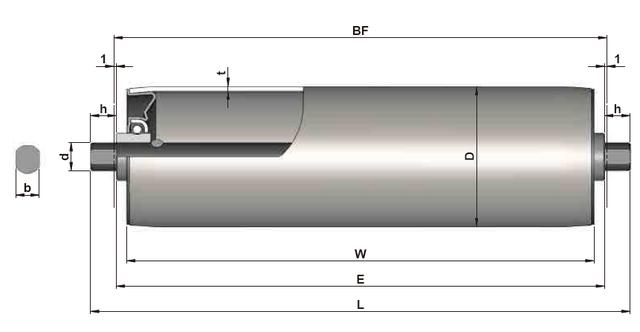

3、銑扁式滾筒示意圖：

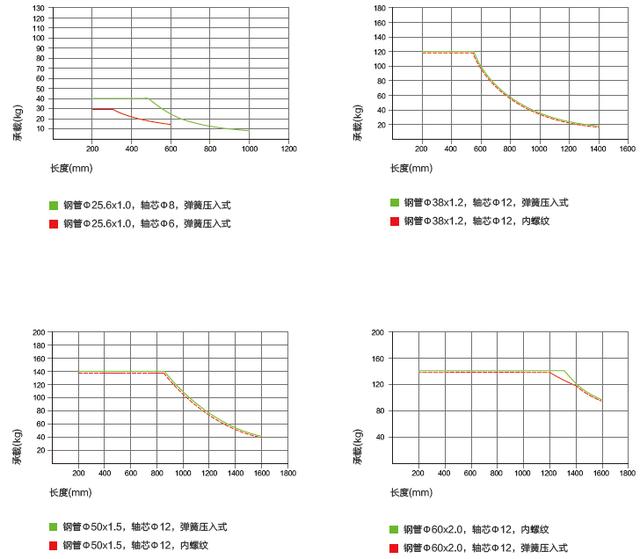

四、下圖為無動力滾筒承載曲線圖，大家在設計的時候，需要根據所需要承載的產品種類，來選取對于的型號：

四、無動力滾筒的材料：

無動力滾筒管材的材料一般有：鋼制、鍍鋅、不銹鋼；我們在設計滾筒輸送線的時候，要充分考慮這些材料的因素，在不同的場合和不同的產品有著不同的選擇，例如環境的潮濕度、高溫（低溫）環境、腐蝕環境、輸送過程摩擦系數比較大的情況等等。

五、無動力滾筒的尺寸：

無動力滾筒尺寸我們一般包含管徑、軸徑、滾筒長度（本體+鏈輪）、管徑壁厚、需要配備傳動帶的規格等。我們在設計的時候要充分考慮這些參數，例如滾筒長度的設計要根據我們所需要運輸?shù)奈锲返拇笮矶x，管徑壁厚就要考慮我們輸送物品的重量和放置方式來考慮了，如果產品本身比較重或者放置動作比較重，我們就的選擇管徑壁厚一點的滾筒，以免容易壓壞。我們在設計的時候滾筒的長度是可以定制，供應商一般會提供這類服務。
