抽屜式皮帶輸送機

發布時間:2017/1/19 20:15:35 瀏覽次數:
抽屜式皮帶輸送機抽屜式皮帶輸送機


  • 適用范圍
  • 相關參數
  • 電氣配置
  • 示意圖
  • 視頻
  • 可選

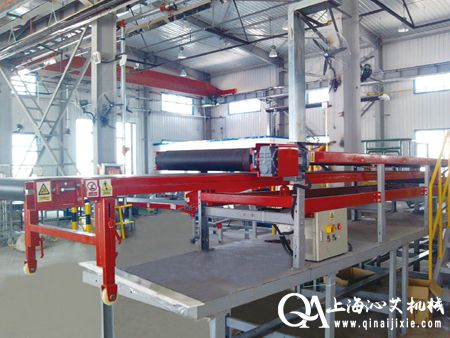

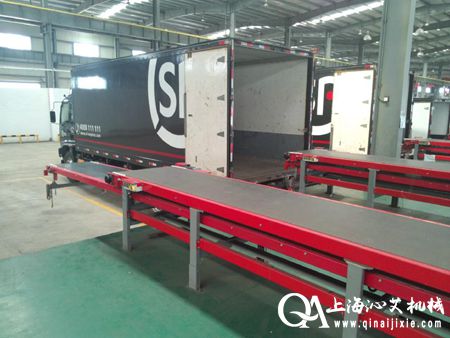

    雙層抽屜式皮帶輸送機、抽屜輸送機用于實現物品的快速輸送和裝車。其分別由上層和下層膠帶輸送機疊加而成,上層膠帶輸送機實現物品輸送功能,下層皮帶輸送機實現物品輸送及裝車的功能。下層皮帶輸送機可在人工助力下,由導軌導向單向拉出可根據汽車車廂內的空間大小而確定下層皮帶輸送機拉出的長度。

    雙層抽屜式皮帶輸送機分別由上層或下層的驅動總成、張緊總成、輸送皮帶、機架體、改向總成、導向機構、電氣控制組成。抽屜式皮帶輸送機導向機構采用槽型結構,預留合理的間隙,下層輸送機可無阻礙的拉出,下層輸送機前端設計與汽車地板搭接支腳,可調節搭接支腳的高度。

抽屜輸送機技術參數



輸送能力

60kg/m2

輸送速度

25~35m/min

上層皮帶寬度

800mm,    PVC皮帶

下層皮帶寬度

650mm,  PVC皮帶

皮帶機長度、高度

依據設計圖紙

驅動電機功率

SEW/NORD 0.75-1.1kw

皮帶跑單向偏量

15mm

導軌、機身鋼板厚度

4mm以上

電控箱

單獨電控箱


抽屜式皮帶輸送機電氣配置

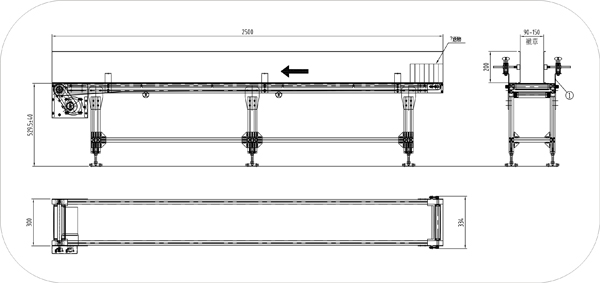

抽屜式皮帶輸送機示意圖
