滾筒輸送機
您所在的位置:首頁 > 輸送機 > 滾筒輸送機 >

滾筒輸送帶

發布時間:2017/1/13 22:38:56 瀏覽次數:
滾筒輸送帶滾筒輸送帶


  • 適用范圍
  • 相關參數
  • 電氣配置
  • 示意圖
  • 視頻
  • 可選
     滾筒輸送帶適用于底部是平面的物品輸送,主要由傳動滾筒、機架、支架、驅動裝置等部分組成。具有輸送量大,速度快,運轉輕快,能夠?qū)崿F(xiàn)多品種共線分流輸送的特點。
   滾筒輸送帶結構形式:從驅動形式上分為有無動力、動力、電動滾筒等,按布局形式分為水平輸送,傾斜輸送和轉彎輸送,螺旋輸送。
   滾筒輸送帶尺寸規格:滾筒輸送機內寬度由客戶指定,可按客戶需求制作,轉彎滾線標準轉彎內半徑為300、600、900、1200mm等,也可按客戶需求采用其它特殊規格。直段滾筒所用的滾筒直 徑有38、50、60、76、89mm等。轉彎滾筒的錐度我們會根據輸送物體的重量、外形尺寸、線速度等來設計。
   機架材質:碳鋼噴塑,不銹鋼,鋁型材。
   動力方式:減速電機驅動,電動滾筒驅動等形式。
   傳動方式:單鏈輪、雙鏈輪、O型皮帶、平面摩擦傳動帶、同步帶、多楔帶等。
   調速方式:變頻調速,無級變速等。
   傳動速度:最大180m/min。
   最大負載:
   多楔帶PJ:單元最大300KG
   多楔帶PK:單元最大2000KG
   鏈條:根據鏈條強度,具體咨詢廠家
   同步帶:根據同步帶芯線材質(鋼絲、玻璃纖維、尼龍)決定,具體咨詢廠家
   O帶:單位最大30KG
   滾筒輸送帶設備特點:滾筒輸送機之間易于銜接過渡,可用多條滾筒線及其它輸送設備或?qū)C(jī)組成復雜的物流輸送系統以及分流合流系統,動力滾筒線考慮鏈條抗拉強度,最長單線長度一般不超過10米。

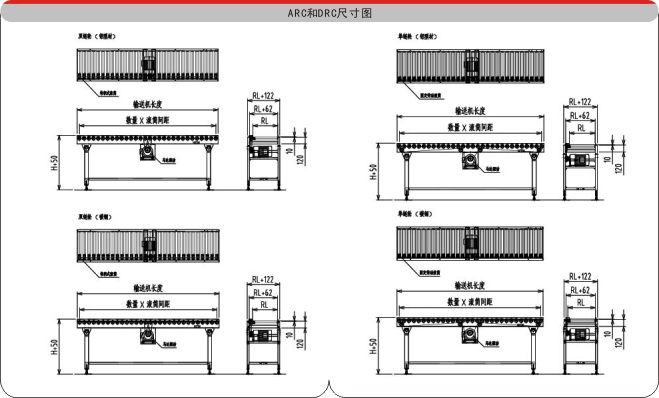

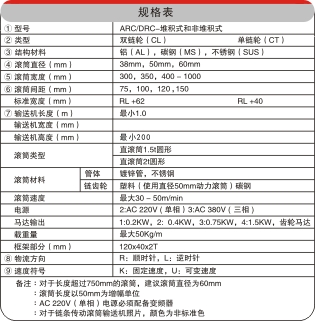

滾筒輸送帶規格表

滾筒輸送帶電氣參數

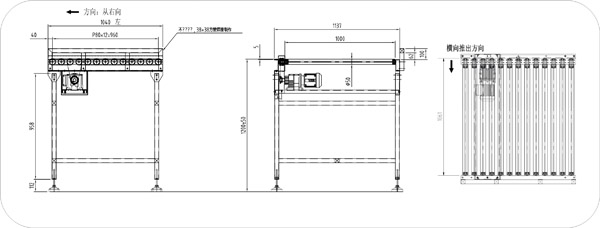

滾筒輸送帶示意圖

滾筒輸送帶示意圖

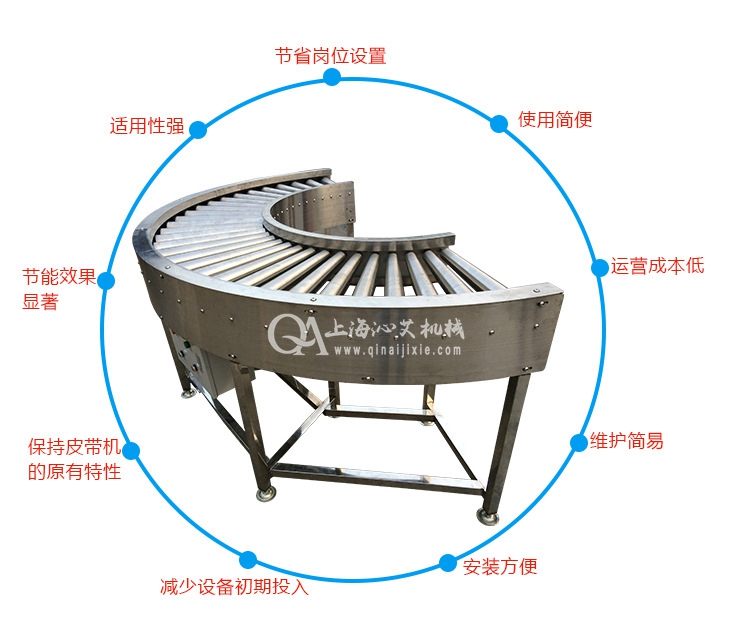

轉彎滾筒輸送機
