皮帶轉彎輸送機
您所在的位置:首頁 > 轉彎輸送機 > 皮帶轉彎輸送機 >

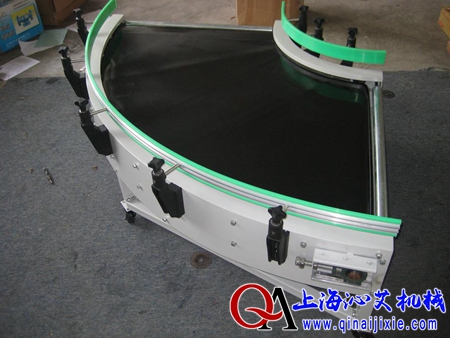

轉彎式皮帶輸送機

發布時間:2017/2/5 14:20:45 瀏覽次數:
轉彎式皮帶輸送機轉彎式皮帶輸送機


  • 適用范圍
  • 相關參數
  • 電氣配置
  • 示意圖
  • 視頻
  • 可選

轉彎式皮帶輸送機特點

轉彎式皮帶輸送機是輸送設備中應用得最多得換向機構之一,它具有運轉平穩,輸送效率高等優點。轉彎機構用于改變輸送物的運輸方向,從而構成合理的物流輸送系統,提高廠房利用率。為車間設備設置增加了很大的靈活性,可實現兩條輸送帶間轉變的連接。 轉彎半徑根據要求而定,速度可調。皮帶式轉彎采用進口轉彎皮帶,機架采用不銹鋼、鋁合金或碳鋼等。轉彎角度可分:60°、90°、180°等以滿足不同客戶的需求。轉彎式皮帶輸送機輸送帶的材質有橡膠、橡塑、PVC、PU等多種材質,除用于普通物料的輸送外,還可滿足耐油、耐腐蝕、防靜電等有特殊要求物料的輸送。

轉彎式皮帶輸送機應用

轉彎式皮帶輸送機廣泛應用于食品飲料,電子,煙草等行業。

轉彎式皮帶輸送機規格信息                                                       :

序號

選填內容

  1. 1.

轉彎機型式:


皮帶轉彎機三種型式:導輪式(成本最低)、刀口式(針對小于60mm以下的產品)、鏈條式(針對重型)

  1. 2.

Α(轉角角度):           度


常規角度:30度、45度、60度、90度、180度;【30~180度可定制】

  1. 3.

W(皮帶有效輸送寬度):           毫米


常用寬度:100、200、300、400、500、600、800、900、1000、1200【W(wǎng)100~2000可定制】

  1. 4.

R(轉彎內半徑):           毫米


常用內半徑:400、500、600、800、900、1000 【R200~2000可定制】

  1. 5.

H(輸送面離地面高度):           毫米


常用高度:H750 【可定制】

  1. 6.

V(轉彎中心速度):           米/分鐘


常用速度(M/min):5米/分鐘【0.3~60米/分鐘;可定制】

  1. 7.

主體材質:


常用材質:鐵(碳鋼)【表面噴塑】、不銹鋼304【表面拉絲】、不銹鋼201【表面拉絲】

  1. 8.

皮帶材質:


常用材質:綠色2~5mm PVC、0.8~2mm白色PU、3~5mm黑色PVK

  1. 9.

運行方向:


俯視順時針、俯視逆時針

  1. 10.

其它元件品牌


德國及日本品牌【最穩定】、臺彎及國產品牌【便宜】、國外品牌仿品【最便宜、不包售后服務】


德國:SEW;       臺灣:萬鑫、永坤、晟邦;       國產:XYK   仿品:愛德利

  1. 11.

G(輸送產品的產品重量):


正常產品重量(KG/M):3公斤/米【50公斤/米;可定制】

  1. 12.

L*W*H輸送產品的尺寸:

由于產品規格較多,無法一一上傳價格,請客戶確認尺寸聯系廠家報價,謝謝!

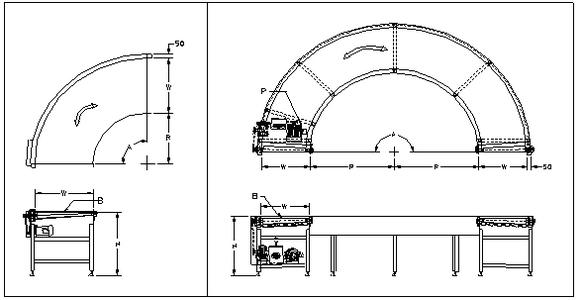

轉彎式皮帶輸送機示意圖紙
